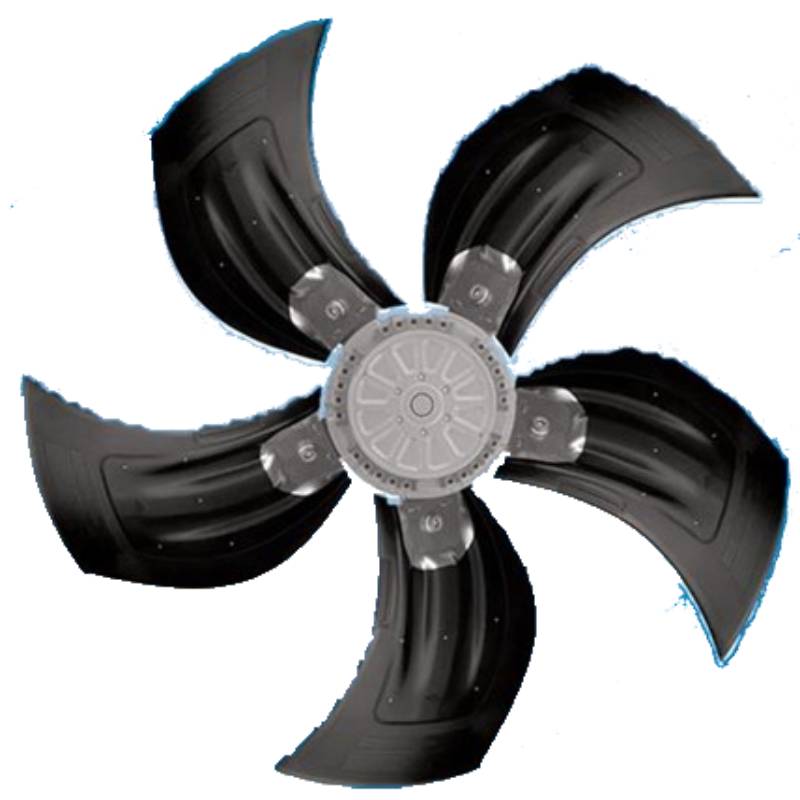

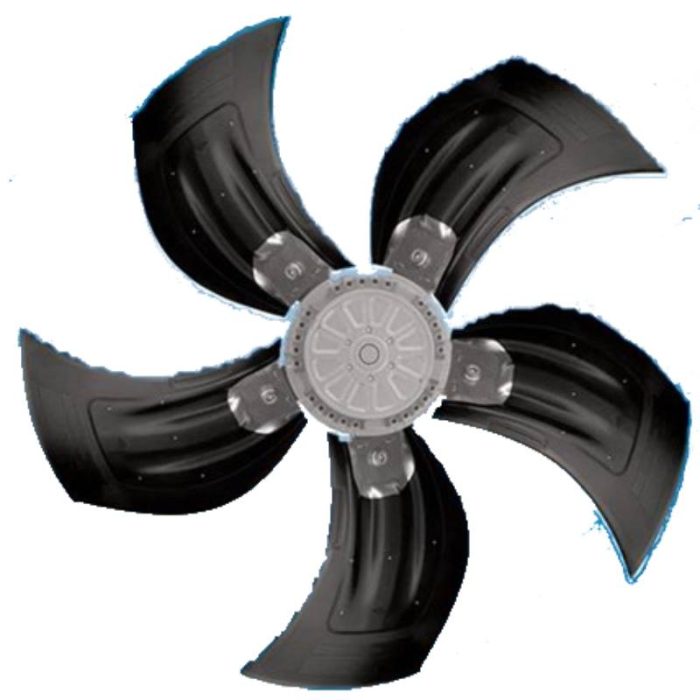

فن اکسیال W6D800GU0101 – پیشرفته‌ترین فناوری HyBlade ازEBM-papst

فن W6D800GU0101، شاهکاری از شرکت آلمانی ebm-papst، یکی از اعضای برجسته‌ی خانواده فن‌های HyBlade است که با بهره‌گیری از تکنولوژی پیشرفته، کارایی و راندمان را در تهویه صنعتی به سطحی جدید ارتقا می‌دهد. این فن اکسیال با قطر پره ۸۰۰ میلی‌متر، که در بازار ایران با نام‌های “فن ۸۰۰” یا “فن ۸۰” نیز شناخته می‌شود، برای جابجایی حجیم هوا با حداقل مصرف انرژی طراحی شده است.

این مدل، یک فن سه‌فاز با ۶ پل است که با یک موتور الکتروفن M6D138-NA کار می‌کند. طراحی آن شامل یک نازل مربعی (Square Nozzle) و قاب فن محکم است که نصب و پایداری آن را تضمین می‌کند. در صنایع ایران، این فن به دلیل عملکرد عالی و قابلیت اطمینان بالا، به عنوان یک گزینه محبوب در رده فن‌های کندانسوری و با سرعت اسمی ۹۰۰ دور در دقیقه شناخته می‌شود. پره‌های آن از آلومینیوم با پوشش پلاستیک PP ساخته شده‌اند که دوام و مقاومت در برابر خوردگی را افزایش می‌دهد، در حالی که سبد محافظ از استیل فسفاته با پوشش پلاستیک سیاه، ایمنی و طول عمر بالا را تضمین می‌کند. این فن با کلاس حفاظتی IP54، برای کار در محیط‌های صنعتی مستعد گردوغبار و پاشش آب کاملاً مناسب است.

جدول مشخصات فنی فن W6D800GU0101

نمودار عملکرد (فشار در مقابل دبی)

منحنی کلی به این شکل است که وقتی دبی پایین باشد، فشار حداکثری تولید می‌شود، و با افزایش دبی فشار به تدریج افت می‌کند تا در جریان آزاد فشار تقریباً صفر شود.

کاربردهای فن اکسیال W6D800GU0101

• سیستم‌های خنک‌کننده در کندانسورها و چیلرهای صنعتی
• تهویه مطبوع و HVAC در ساختمان‌های بزرگ و مجتمع‌های تجاری
• استفاده در فن‌کوئل‌های صنعتی و یونیت‌های هواساز
• تهویه فضاهای تولیدی، سوله‌ها و انبارها
• سیستم‌های خنک‌سازی در صنایع تهویه، تبرید و سردخانه‌ها

مزایا فن اکسیال W6D800GU0101

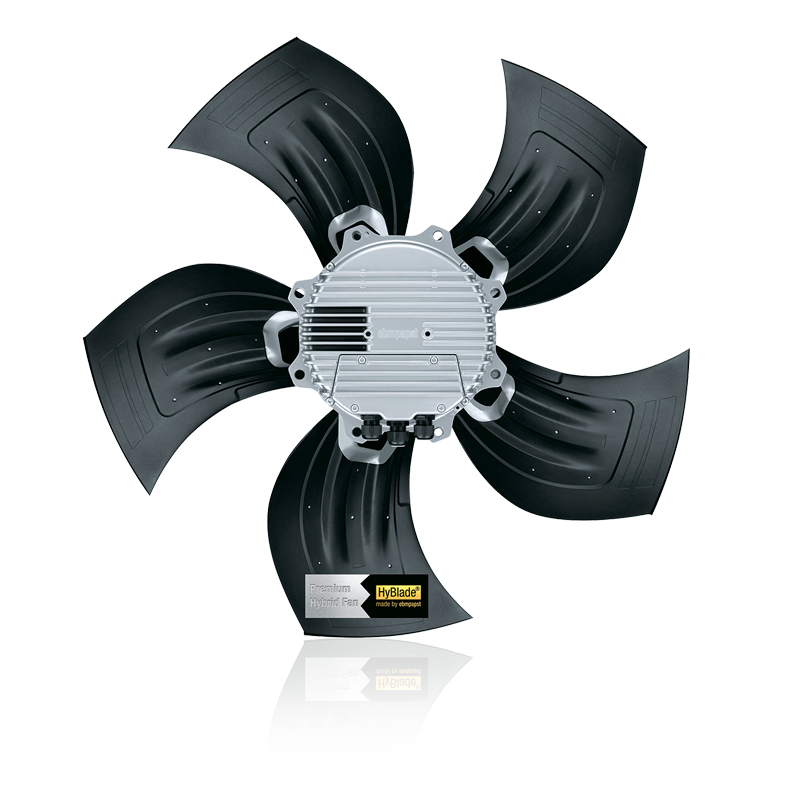

1. فناوری HyBlade
   با ترکیب هسته آلومینیوم و پوشش پلاستیکی تقویت‌شده، وزن کمتر، مقاومت به خوردگی و شکل آیرودینامیک بهتری دارد که به کاهش صدا و افزایش کارایی کمک می‌کند.

2. توان هوادهی بالا
   دبی بزرگ (~ ۲۷,۵۰۰ m³/h) امکان تهویه حجم زیاد هوا دارد.

3. عملکرد مناسب در فشار متوسط
   در فشار‌هایی تا حدود ۱۲۰ Pa توان تأمین فشار مناسبی دارد.

4. ساختار مقاوم و اجزای استاندارد صنعتی
   قطعات فلزی، یاتاقان بلبرینگی، طراحی صنعتی برای تحمل در شرایط کاری سنگین.

5. عمر مفید بالا
   به دلیل طراحی دقیق، یاتاقان مقاوم و حفاظت‌های داخلی، دوام بالاتری انتظار می‌رود.

6. قابلیت انتخاب اتصال
   امکان اتصال Δ یا Y برای تطبیق با شبکه‌های برق صنعتی.

7. صدای کنترل شده
   با طراحی HyBlade، کاهش صدای مزاحم در مقایسه با طراحی‌های سنتی امکان‌پذیر است.

معایب فن اکسیال W6D800GU0101

1. مصرف برق بالا
   در بار کامل توان مصرفی زیاد است (بیش از ۲ کیلووات) – در شرایطی که فشار زیاد نیاز باشد، هزینه انرژی قابل توجه می‌شود.

2. نیاز به فضای نصب بزرگ و ساختار محکم
   وزن نزدیک به ۴۹ کیلوگرم و ابعاد بزرگ، نیاز به سازه پشتیبانی محکم دارد.

3. صدا در جریان‌های بالا
   در دبی بالا یا فشار زیاد ممکن است صدا محسوس باشد (میزان صدای ~۶۸ دسی‌بل در شرایط خاص).

4. محدودیت دمای کاری
   اگر محیط بسیار گرم‌تر از ~ +۵۰ °C باشد، ممکن است عملکرد افت کند یا آسیب ببیند.

5. هزینه نگهداری و تأمین قطعات
   اگر بخش‌های HyBlade دچار آسیب شوند یا پوشش پلاستیکی تخریب شود، تعمیر آن ممکن است دشوارتر باشد.

6. کاهش کارایی در افت فشار زیاد مسیر
   اگر مسیر هوا دارای موانع، فیلترها، پیچ‌های زیاد، افت فشار زیاد باشد، عملکرد واقعی کمتر از مقادیر دیتاشیت خواهد بود.

جمع‌بندی

فن W6D800GU0101 از سری HyBlade محصول ebm-papst یک انتخاب قوی برای کاربردهای صنعتی بزرگ است که به تهویه با دبی زیاد نیاز دارند. مزایای شاخص آن شامل طراحی نوآورانه HyBlade با وزن کمتر و کارایی بهتر، توان هوادهی بالا و مقاومت ساختاری است. در عین حال باید توجه کرد که مصرف برق آن بالا است، نیاز به فضای نصب بزرگ دارد و عملکرد آن تحت تأثیر مسیر هوا و دمای محیط قرار می‌گیرد. اگر در ساختار کانال و مسیر باد بهینه‌اش طراحی شود، می‌تواند در پروژه‌های بزرگ تهویه، سرمایش یا خنک‌سازی صنعتی عملکرد بسیار خوبی ارائه دهد

 فن W6D800GU0101، با بهره‌گیری از نوآوری HyBlade و ساختار مقاوم ebm-papst، راهکاری بی‌نظیر برای تهویه قدرتمند و کارآمد در قلب صنایع است.
