فن کامپکت اکسیال W2S130-AA03-01 یک فن صنعتی ساخت آلمان است که در ابعاد کوچک ولی با دبی هوای نسبتاً بالا (حدود ۳۰۰–۳۵۰ مترمکعب در ساعت) کار میکند. این فن با بدنه آلومینیومی و پرههای فلزی، یاتاقان بلبرینگی و محافظ حرارتی داخلی، دوام و ایمنی خوبی دارد. برای تهویه تابلوهای برق و تجهیزات صنعتی مناسب است، اما به دلیل فشار استاتیک متوسط و درجه حفاظت IP20 بیشتر برای محیطهای خشک و کانالهای کوتاه کاربرد دارد و در دبیهای بالا صدای آن محسوس میشود.

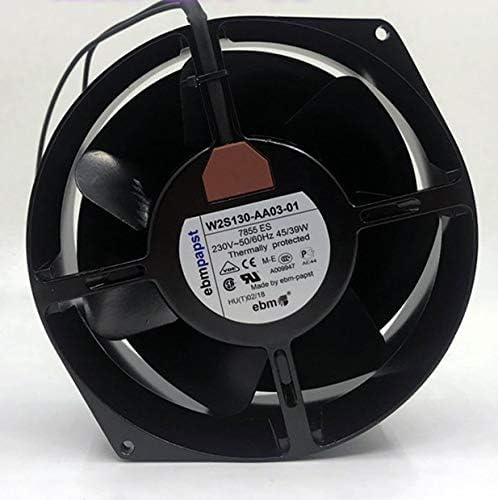

فن کامپکت اکسیال W2S130-AA03-01 – ساخت آلمان
فن اکسیال W2S130-AA03-01 نمونهای از مهندسی دقیق و کیفیت ساخت آلمانی است که برای خنکسازی و تهویه کارآمد در محیطهای صنعتی و الکترونیکی طراحی شده است. این فن با ابعاد جمعوجور، بدنه تمام فلزی و قاب آلومینیومی مستحکم، طول عمر بالا و مقاومت عالی در برابر شرایط کاری سخت را تضمین میکند. پروانه فلزی هفتپره با طراحی بهینه، هوادهی بالا و پرتاب باد مؤثر را فراهم کرده و یاتاقانهای بلبرینگی آن عملکردی پایدار، روان و بادوام ارائه میدهد. توان مناسب، سرعت بالای گردش و دامنه دمایی گسترده، این مدل را به انتخابی هوشمندانه برای نصب در فضاهای محدود مانند تابلوهای برق، کابینتها و محفظههای تجهیزات تبدیل کرده است.
توضیحات

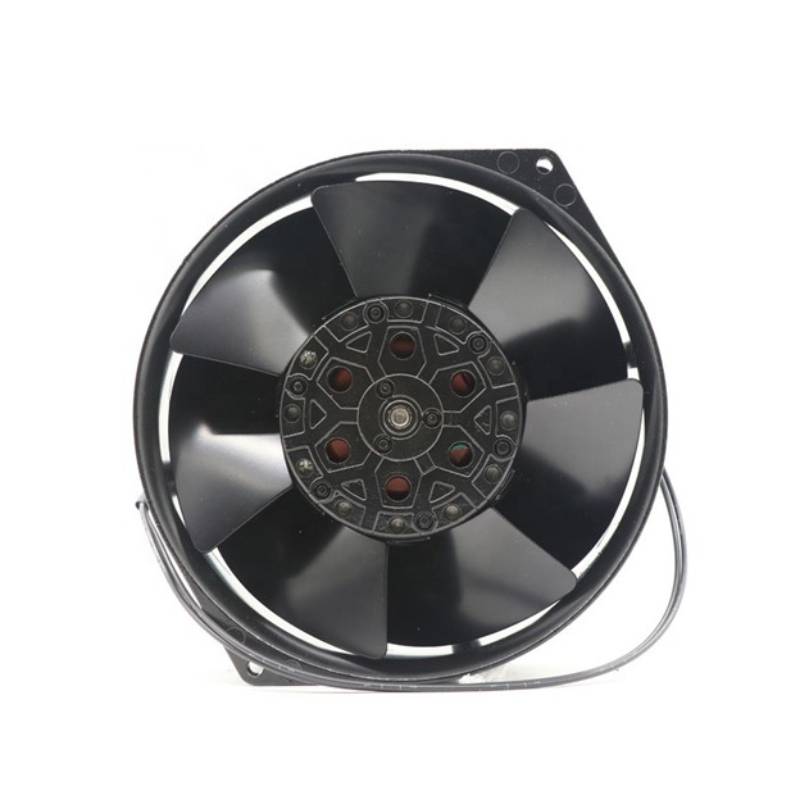

فن W2S130-AA03-01، یک نمونه بارز از مهندسی دقیق و کیفیت ساخت آلمانی است که برای خنکسازی و تهویه کارآمد در محیطهای صنعتی و الکترونیکی طراحی شده است. این فن از نوع اکسیال (محوری) بوده و با طراحی کامپکت و ساختار بادوام، گزینهای عالی برای نصب در فضاهای محدود مانند تابلوهای برق، کابینتها و محفظههای تجهیزات محسوب میشود.
بدنه تمام فلزی این محصول به همراه قاب آلومینیومی مستحکم، طول عمر بالا و مقاومت قابل توجهی در برابر شرایط کاری سخت فراهم میآورد. استفاده از یاتاقانهای بلبرینگی نیز، عملکردی پایدار، روان و با دوام را تضمین میکند. پروانه هفتپر این فن، با طراحی بهینه، راندمان هوادهی بالا و پرتاب باد مؤثر به سمت عقب را ارائه میدهد.
جدول مشخصات فنی فن W2S130-AA03-01
| مشخصه | مقدار / توضیح |
|---|---|
| مدل فن | W2S130-AA03-01 |
| برند / شرکت سازنده | فابریک آلمانی |
| نوع فن | فن کامپکت اکسیال (AC Axial Fan) / فن چشمی |
| ولتاژ نامی | ۲۲۰ – ۲۳۰ VAC (تکفاز) |
| فرکانس کاری | ۵۰ Hz |
| توان مصرفی | ۴۵ W |
| سرعت چرخش (rpm) | ۳۲۵۰ rpm |
| جریان هوا (Airflow) | ۳۹۰ m³/h |
| سطح صدا | ~۴۸ dB |
| نوع یاتاقان | بلبرینگی (Ball Bearing) |
| ماده بدنه | تمام فلزی، قاب آلومینیومی |
| ماده پروانه | فلزی (هفت پره با راندمان بالا) |
| ابعاد | قطر داخلی: ۱۵ سانتیمتر / فاصله پیچ تا پیچ: ۱۷ سانتیمتر / ضخامت: ۵۵ میلیمتر |
| دمای کارکرد | –۴۰ °C تا +۸۵ °C |
| جهت پرتاب باد | به سمت عقب |
| ضمانت عملکرد | ۱۰,۰۰۰ ساعت گارانتی کاری |
نمودار منحنی عملکرد (تقریبی)
در دیتاشیت موجود، جدول و نمودار فشار استاتیک بر حسب دبی برای حالت ۵۰ Hz عرضه شده است.
به طور خلاصه، مقادیر اندازهگیریشده به شکل زیر هستند:
| دبی هوا (q_v) | فشار (P_fa) |
|---|---|
| ۰ m³/h | ~ ۱۷۰ Pa |
| ۱۰۰ m³/h | ~ ۱۲۰ Pa |
| ۲۰۰ m³/h | ~ ۶۰ Pa |
| ۲۷۰ m³/h | ~ ۴۰ Pa |
| ۳۱۰ m³/h | ~ ۲۰ Pa |
| ۳۴۰ m³/h | ~ ۰ Pa |
کاربردهای فن کامپکت اکسیال W2S130-AA03-01
- خنکسازی و تهویه مؤثر در تابلوهای برق و سیستمهای کنترل
- استفاده در رکها و کابینتهای صنعتی و مخابراتی
- تجهیزات الکترونیکی حساس با نیاز به خنکسازی مداوم
- تهویه محفظههای بسته و دستگاههای آزمایشگاهی
- مناسب برای محیطهای صنعتی با نوسانات دمایی
مزایای فن W2S130-AA03-01
-
توان و راندمان مناسب نسبت به اندازه کوچک.
-
قابلیت کار در هر دو فرکانس ۵۰ و ۶۰ هرتز.
-
ساخت با کیفیت بالا (بدنه آلومینیومی و پرههای فلزی).
-
محافظ گرمایی داخلی موتور.
-
دامنه دمایی کاری نسبتاً وسیع.
-
یاتاقان بلبرینگی با عمر طولانیتر.
-
امکان نصب در جهتهای مختلف.
-
سرعت بالا برای جابجایی سریع هوا.
معایب فن W2S130-AA03-01
-
فشار استاتیک محدود – برای کانالهای با مقاومت زیاد مناسب نیست.
-
سطح صدای محسوس در دبیهای بالا.
-
درجه حفاظت پایین (IP20) – در محیطهای مرطوب یا گردوغبار نیاز به محافظ دارد.
-
مصرف توان بالاتر در بار زیاد.
-
نسبتاً سنگین برای کاربردهای خیلی کوچک یا سبک.
-
نیاز به مسیر ورودی و خروجی مناسب برای دستیابی به عملکرد مطلوب.
جمعبندی
فن W2S130-AA03-01، نمادی از کیفیت آلمانی، دوام بالا و عملکرد بیصدا است که با ابعاد جمعوجور خود، انتخابی هوشمندانه برای تهویه فضاهای محدود به شمار میرود.
